4.4: Analisis get logik
Get
logik ni apa sebenarnya? Analoginya, bayangkan pelajar nak buat jamuan kelas.
Jamuan tu nak buat di restoran. Cuma belum tetapkan lagi nak pergi restoran
mana. Jadi, ketua kelas pun ambil cadangan dari semua pelajar dalam kelas.
Dalam kelas ada 30 pelajar dan ada 30 cadangan yang berbeza. Logiknya, takkan
nak pergi makan di 30 tempat berbeza? Akhirnya, semua pun sepakat untuk pergi
ke salah sebuah restoran yang dipilih.
Dalam
kes tersebut, idea dari 30 pelajar tu kita boleh anggap sebagai input yang
banyak dan berbeza. Tapi, satu sahaja restoran yang dipilih dan pilihan akhir
itu adalah output. Jadi itulah fungsi get logik.
Get logik: Menghasilkan satu output dari satu atau lebih input

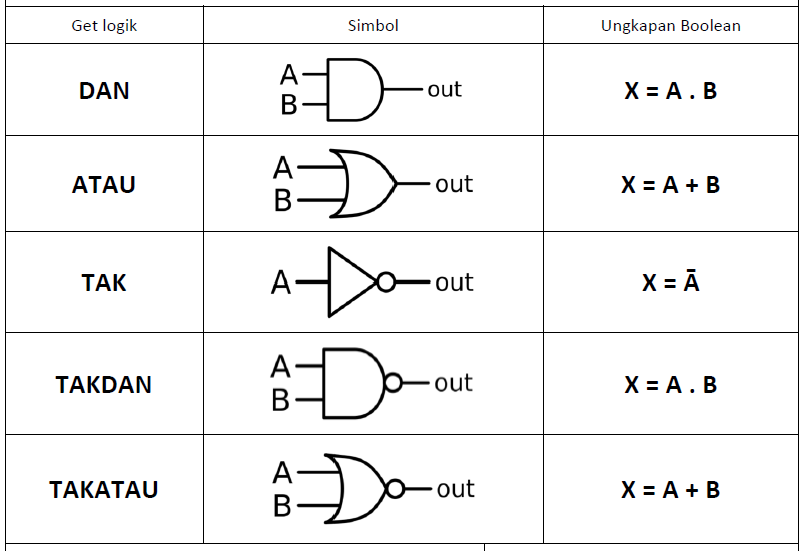

Ada
5 get logik asas yang perlu diingati.
Nota cara ingat:
- Get DAN nampak macam huruf D.
- Bila tambah bulat, tambah TAK. Contoh, get DAN ada bulat = TAKDAN
Berikut
adalah latihan yang pelajar boleh buat untuk pastikan faham betul cara untuk
selesaikan get logik.
Jawapan get logik:
1. 0111
2. 0110
3.1001
