4.2 Memahami diod semikonduktor
Semikonduktor:
Konduktor yang boleh mengkonduksikan elektrik lebih
baik dari penebat tetapi lebih lemah dari konduktor.
Semi maksudnya separuh,
konduktor pula bahan yang boleh alirkan arus. Jadi, gabungkan dua perkataan tu,
semikonduktor adalah separa konduktor. Nak kata bagus sangat sebagai konduktor,
konduktor lagi bagus. Nak kata tak alir langsung, dia boleh alirkan arus.

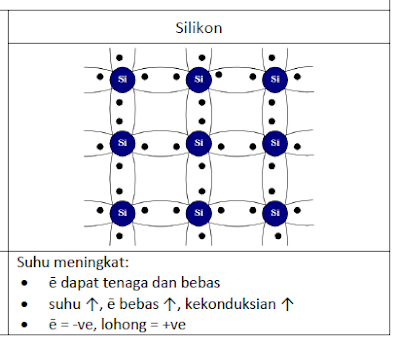

Silikon adalah semikonduktor.
Silikon ada 4 valens elektron, jadi untuk stabil, silikon akan bentuk ikatan kovalen.
Ikatan kovalen tidak ada elektron bebas. Ingat, untuk alirkan arus, kena ada
elektron yang bergerak. Untuk adakan pergerakan elektron, kita kena naikkan
suhu elektron.
Beza dengan konduktor biasa
yang kita belajar dalam bab 2 dulu, kalau konduktor, makin tinggi suhu, makin
tinggi rintangan. Tapi semikonduktor pula, makin tinggi suhu, makin rendah
rintangan.
Tapi takkan naikkan suhu
sahaja? Macam mana silikon nak alirkan arus dalam suhu yang tidak tinggi? Jadi
kita guna satu proses yang dipanggil pendopan.
Pendopan
Pendopan: Proses memasukkan kuantiti kecil bendasing terkawal ke
dalam kekisi hablur bahan semikonduktor
tulen untuk meningkatkan kekonduksian
Proses
pendopan boleh hasilkan dua jenis semikonduktor iaitu jenis n dan jenis p.
Diod
Antara
komponen elektrik yang dibuat guna semikonduktor adalah diod. Diod dibuat dari
dua jenis semikonduktor, iaitu jenis n dan jenis p.
Fungsi
diod adalah sebagai rektifier.
Rektifier:
proses menukarkan arus ulang alik kepada arus terus
Jadi
kita boleh simpulkan bahawa diod menukarkan arus ulang alik (dating dari dua
arah) kepada arus terus (datang dari satu arah).
Kalau
arus lalu dari bahagian p, arus dibenarkan lalu dan keadaan ini dipanggil
pincang ke depan. Kalau arus lalu dari n, arus akan disekat dan keadaan ini
dipanggil pincang songsang.
Dengan
guna satu diod, kita boleh buat rektifikasi setengah gelombang.
Dengan
4 diod, kita boleh hasilkan rektifikasi penuh.
Kapasitor
Selain
diod, kita ada kapasitor, salah satu contoh komponen yang dibuat menggunakan
semikonduktor.
Fungsi
kapasitor adalah sebagai perata arus.
Bayangkan
pelajar keluar rumah dan bawa telefon. Bateri telefon adalah 50%. Selapas
beberapa jam, bateri dah nak habis tapi pelajar masih di luar rumah. Sebelum
telefon mati, pelajar pinjam power bank kawan, jadi selamatlah telefon dan
tidak mati. Dalam cerita ni, kita boleh simpulkan bahawa power bank menyelamatkan
bateri phone dari 0% dengan syarat, power bank tu perlu di cas dahulu.
Kembali
kepada fizik, kapasitor ni bolehlah dibayangkan sebagai power bank. Arus gerak kearah
kapasitor dan kapasitor akan dicaskan (kita cas powerbank). Bila arus tiada (tak
ada sumber@plug nak cas phone), kita guna cas yang ada dalam kapasitor (power
bank) untuk kekalkan arus (cas bateri phone). Jadi, arus kekal ada (bateri
phone tak 0%).
