4.1 Osiloskop Sinar Katod (O.S.K)
O.S.K ni adalah satu alat yang
boleh digunakan untuk dapat tahu maklumat tentang satu arus. Contohnya, beza
keupayaan arus, Rupa O.S.K ni macam ni.
Sebelum kita belajar apa itu O.S.K,
kita kena tahu macam mana boleh ada pattern yang ada dekat skrin tu. Cahaya itu

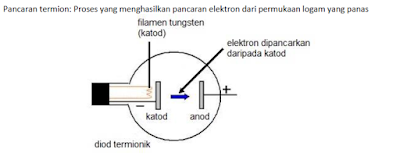

terhasil dari proses yang kita panggil, pancaran termion.
Bila logam dipanaskan oleh
arus, logam akan dapat tenaga yang tinggi menyebabkan elektron akan keluar dari
permukaan logam. Proses ini namanya pancaran termion. Nama sinaran yang keluar
dari permukaan logam ni adalah sinar katod.
Ada beberapa faktor yang
mempengaruhi sinaran katod. Faktornya adalah seperti jadual di bawah.
Sinaran katod ni ada
ciri-cirinya sendiri.
Kalau pelajar perhatikan, ciri
terakhir untuk sinar katod adalah ia boleh dipesongkan oleh medan magnet. Kalau
pelajar masih ingat, dalam topik 3, elektromagnet, kita belajar bahawa satu arus
yang mengalir akan menghasilkan medan magnet di sekelilingnya (medan
elektromagnet). Dalam hal ini, elektron yang bergerak laju menyebabkan
terhasilnya arus elektrik, Cuma arus elektrik yang terhasil adalah berlawanan
arah dengan arah aliran elektron. Contoh, kalau elektron mengalir ke kanan,
arus mengalir ke kiri.
Kita akan tengok kesan medan

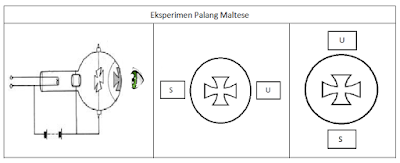

magnet ke atas aliran arus dengan menggunakan eksperimen Palang Maltese. Untuk
lihat arah daya, kita akan guna peraturan tangan kiri Fleming. Kenapa kiri,
bukan kana? Sebab, ingat balik, kalau ada arus dan kita cari daya, kita akan
guna tangan kiri Fleming.
Boleh cuba rajah dibawah. Arah
manakan daya yang terhasil ke atas sinar
katod? Ingat, arah arus terbalik dengan arah elektron.
Berbalik kepada O.S.K. Dengan
adanya pancaran termion, kita boleh dapat sinaran katod. Tapi, macam mana sinar
katod boleh hasilkan tompok putih atas skrin? Dan macam mana boleh ada
corak-corak?
Selain sinar katod, ada
komponen lain yang diperlukan oleh O.S.K untuk hasilkan fungsinya.
Ada empat fungsi utama O.S.K.
1. Ukur beza keupayaan

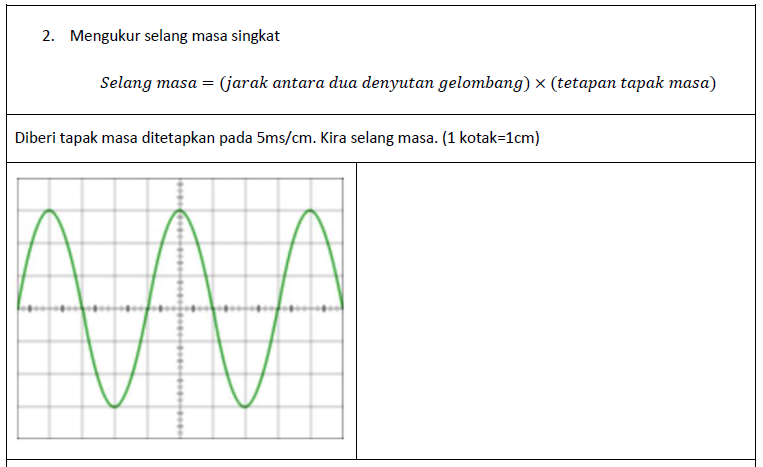

2. Ukur selang masa

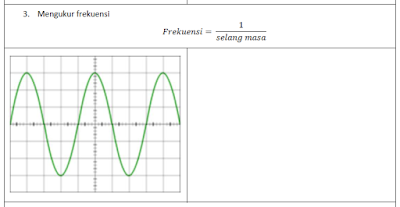

3. Ukur frekuensi
4. Memaparkan bentuk gelombang
